Маркировка дисков легковых автомобилей: полная расшифровка обозначений

Маркировка дисков автомобиля – обязательный набор буквенно-цифровых обозначений, который наносится на каждый автомобильный диск независимо от его типа: литой, кованый или штампованный диск. Она стандартизирована международными нормами ETRTO (European Tyre and Rim Technical Organisation), ISO 3911:2021, SAE J2530, JWL, VIA, что обеспечивает совместимость колес с автомобилями разных марок, стран производства. Благодаря унификации стандартов маркировка автомобильных дисков читается одинаково во всем мире и не зависит от производителя.

Стандартизированная система обозначений позволяет каждому автовладельцу самостоятельно определить геометрию обода, параметры крепления, совместимость со ступицей, допустимые нагрузки и особенности конструкции. Поэтому правильная расшифровка маркировки колесных дисков является ключевым навыком при выборе колес. Понимание параметров помогает избежать ошибок, сохранить ресурс подвески, обеспечить безопасность и корректную установку колес.

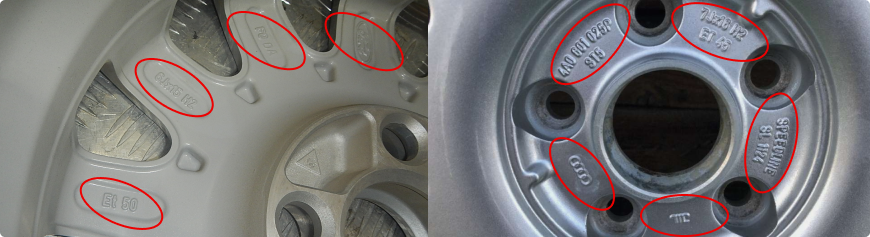

Где находится маркировка на дисках?

Место нанесения обозначений строго регламентировано производственными стандартами. Производители размещают информацию так, чтобы она была защищена от износа, коррозии и механических повреждений. Это гарантирует, что данные сохранятся на протяжении всего срока эксплуатации диска.

Кроме того, расположение выбирается с учетом удобства считывания при демонтаже колеса или визуальном осмотре. Поэтому даже спустя годы эксплуатации можно точно определить параметры и выполнить расшифровку маркировки диска без обращения к официальной документации производителя или поиска информации в интернете, специализированных каталогах.

На литых дисках

У малоопытных автовладельцев обычно возникает вопрос, где маркировка на литых дисках? Чаще всего она располагается на внутренней стороне спиц, на тыльной части обода или между крепежными отверстиями. Иногда обозначения наносятся со стороны привалочной плоскости, которая соприкасается со ступицей.

Это делается для защиты информации от внешнего воздействия – грязи, дорожных реагентов и абразивного износа, возникающего при попадании мелких камней при частой езде по гравийным дорогам. На литой диск маркировка часто наносится литьевым способом, что делает ее частью конструкции и практически нестираемой (буквы и цифры формируются в процессе литья, получаются выпуклыми). Иногда используется метод лазерной гравировки. В некоторых случаях дополнительно присутствует заводское клеймо контроля качества.

На штампованных дисках

Маркировка на штампованных дисках наносится методом штамповки или гравировки. Обычно она находится на внутренней части обода либо около центрального отверстия, либо на привалочной плоскости, реже – рядом с зоной крепления под болты или гайки.

Нанесение методом штамповки обеспечивает долговечность обозначений даже при интенсивной эксплуатации. Для штампованных дисков характерно более компактное размещение информации, но все параметры всегда присутствуют в полном объеме и соответствуют стандарту.

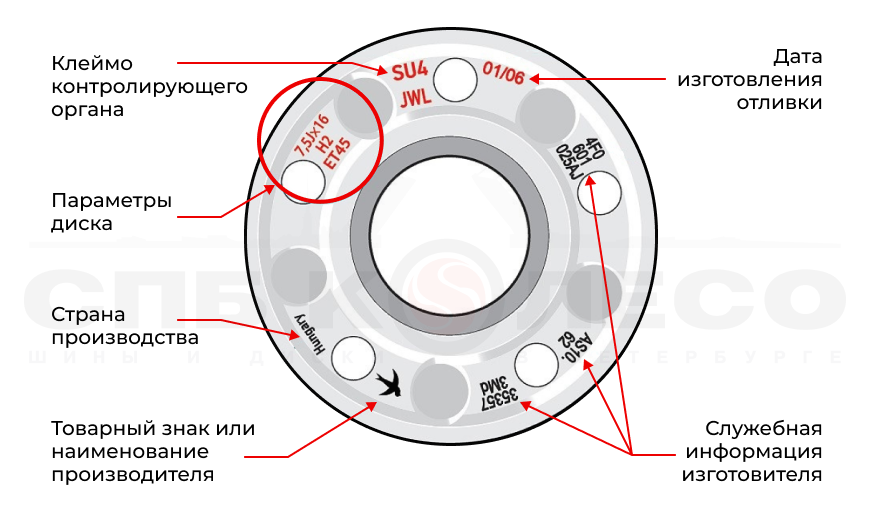

Расшифровка стандартной маркировки диска

Расшифровка маркировки диска представляет собой простой анализ стандартной строки, в которой зашифрованы все геометрические и технические параметры колеса. Эти данные позволяют точно понять, подходит ли диск для конкретного автомобиля, и можно ли его безопасно установить на ступицу.

Примеры полной стандартной маркировки:

• 5Jx16 H2 5/100 ET45 d54.1.
• 6Jx15 4x100 ET38 DIA60.1.

Что означают элементы:

• 5 – ширина обода.
• J – тип закраины.
• 16 – диаметр диска.
• H2 – тип хампа.
• 5/100 – PCD.
• ET45 – вылет.
• 1 – диаметр центрального отверстия.

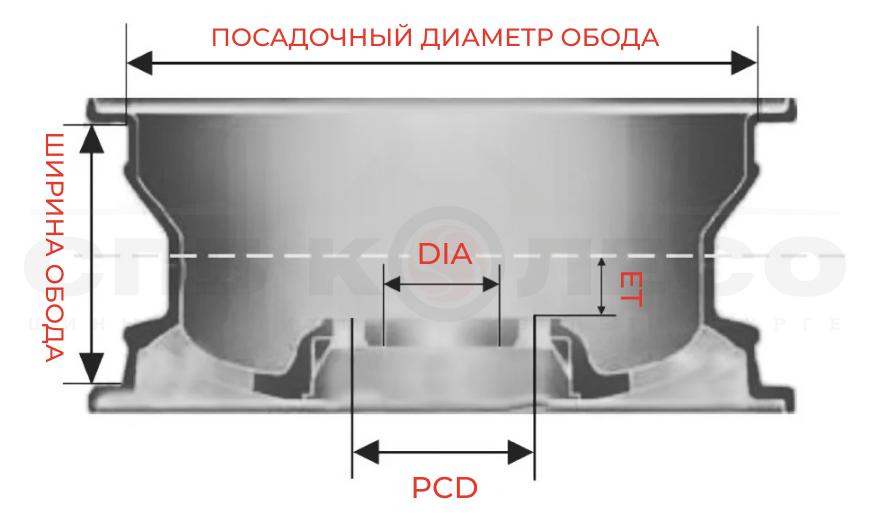

Ниже приведена подробная расшифровка маркировки диска по каждому параметру.

Ширина обода (B)

Ширина измеряется между внутренними кромками закраин в дюймах. Например, 6J, 6.5J, 7J, 7.5J. Этот параметр напрямую влияет на допустимую ширину шины и форму ее профиля, а также на площадь пятна контакта, управляемость, нагрузку на подвеску.

Слишком узкий обод приводит к деформации боковин шины и ухудшению сцепления, а слишком широкий – к растяжению резины и повышенному риску повреждений. Также ширина влияет на устойчивость, комфорт и износ подвески, расход топлива.

Тип кромки обода (J, JJ, K)

Обозначает форму закраины - бокового профиля обода, который удерживает борт шины и обеспечивает ее правильную посадку. Геометрия кромки стандартизирована и влияет на совместимость с определенными типами шин, а также на устойчивость колеса при нагрузках и маневрах.

• J – стандарт для легковых автомобилей. Это наиболее распространенный профиль, применяемый на большинстве современных легковых авто. Он рассчитан на использование с обычными дорожными шинами и обеспечивает оптимальное сочетание надежной фиксации и удобства монтажа.
• JJ – чаще применяется на внедорожниках. Профиль имеет несколько иную форму закраины, что позволяет лучше удерживать шину при повышенных боковых нагрузках. Такой тип чаще используется с более широкими и усиленными шинами, рассчитанными на движение по неровным покрытиям.
• K – коммерческий транспорт. Этот профиль предназначен для автомобилей с повышенной грузоподъемностью. Он обеспечивает более жесткую посадку шины и устойчивость к деформациям при длительной эксплуатации под нагрузкой.

Тип закраины влияет на плотность прилегания борта шины к ободу, герметичность бескамерной системы и устойчивость к разбортировке при резких поворотах или ударах. Неправильный выбор профиля может привести к ухудшению фиксации шины, потере давления и снижению уровня безопасности во время движения.

Диаметр диска (R)

Это посадочный диаметр в дюймах (13–22). Он должен полностью соответствовать диаметру шины. Всегда указывается сразу же после ширины, реже – до нее. В стандартной маркировке дисков может обозначаться несколькими способами (пример для 16-дюймовых автодисков):

• 7.5JxR16.
• 7.5Jx16.

Допускается обозначение с пробелами между разделителем: 7.5J x 16.

Изменение диаметра влияет на клиренс, управляемость, показания спидометра и работу электронных систем. Несоответствие диаметра делает эксплуатацию небезопасной. Установка автодисков большего диаметра допускается только в пределах, разрешенных производителем автомобиля.

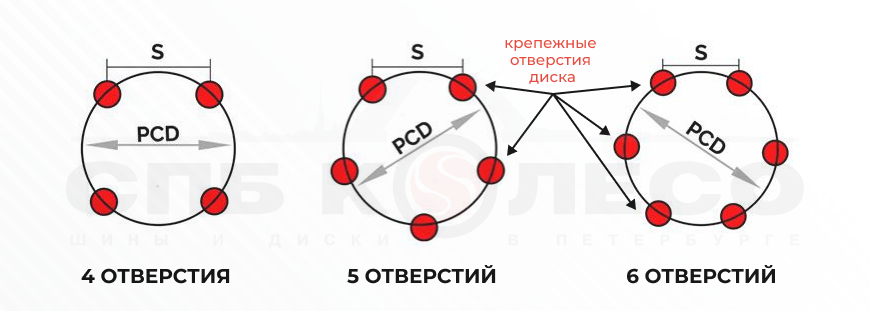

Разболтовка PCD (количество отверстий и диаметр)

PCD в маркировке дисков – это диаметр окружности, на которой расположены крепежные отверстия. Формат: 5x112, 4x100, 5x114.3. Первая цифра – количество отверстий под болты, а вторая – диаметр окружности в миллиметрах, на которой расположены центры этих отверстий.

Типовые значения:

• Kia Rio – 4x100.
• Lada Vesta – 4x100.
• VW Passat – 5x112.
• BMW – 5x120.

Несовпадение PCD делает физически невозможной установку колеса или приводит к перекосу при затяжке.

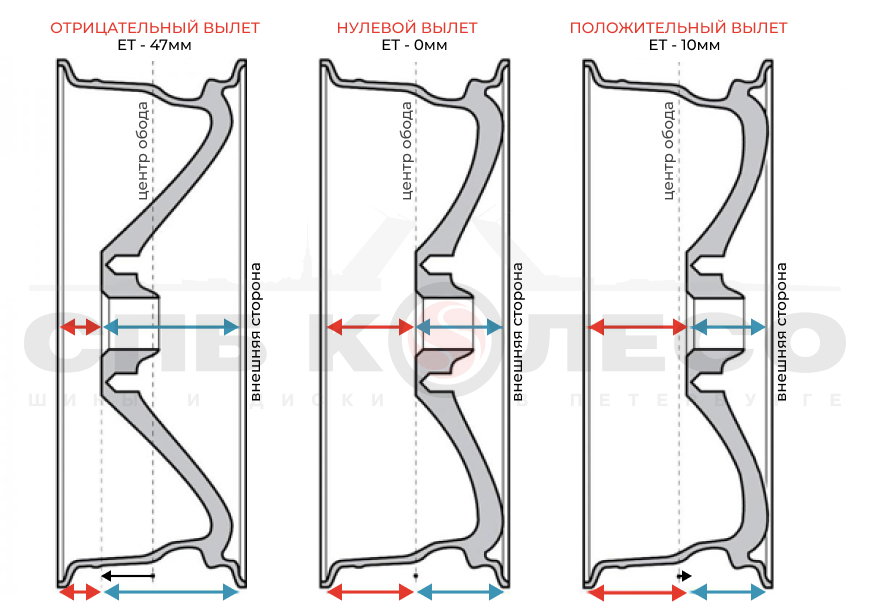

Вылет диска ET (OFFSET)

ET - это расстояние от привалочной плоскости диска (места прилегания к ступице) до его геометрического центра по ширине. Параметр измеряется в миллиметрах и напрямую влияет на положение колеса относительно кузова и элементов подвески. Фактически вылет определяет, насколько глубоко диск «утоплен» внутрь колесной арки или, наоборот, выступает наружу.

Виды:

• Положительный вылет - привалочная плоскость смещена к внешней стороне диска, поэтому колесо больше уходит внутрь арки. Это самый распространенный вариант для современных легковых автомобилей, так как он снижает нагрузку на подшипники и сохраняет штатную геометрию подвески.
• Нулевой вылет - привалочная плоскость проходит точно через центр диска. Колесо располагается симметрично относительно ступицы. Такой вариант встречается реже и чаще используется на отдельных моделях внедорожников или спортивных авто.
• Отрицательный вылет - привалочная плоскость смещена к внутренней стороне диска, из-за чего колесо сильнее выступает наружу. Применяется в основном на внедорожной технике или в тюнинге для расширения колеи, но увеличивает нагрузку на элементы подвески.

Допустимый допуск по вылету обычно составляет ±2–5 мм от заводского значения. Существенное отклонение изменяет плечо приложения нагрузки, увеличивает износ ступичных подшипников, шаровых опор и рулевых наконечников, а также может привести к задеванию колеса за элементы подвески или кузова.

Диаметр центрального отверстия DIA

DIA в маркировке дисков – диаметр отверстия под ступицу в миллиметрах. Он обеспечивает центровку диска. Если DIA больше, то для установки используются центровочные кольца. Если меньше – диск физически не устанавливается.

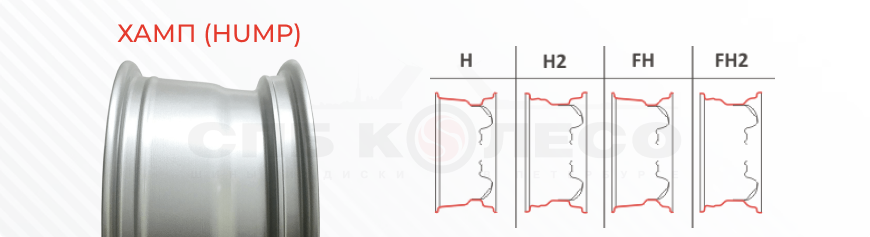

Хампы (H, H2, FH, AH)

Хамп - это специальный кольцевой выступ на ободе диска, расположенный ближе к закраине. Его основная задача - удерживать борт бескамерной шины на посадочном месте и препятствовать ее смещению при снижении давления или боковых нагрузках. Наличие хампа особенно важно для современных бескамерных шин, так как он обеспечивает дополнительную фиксацию и герметичность соединения.

Виды хампов:

• H – одинарный. Имеет один выступ с внутренней стороны обода. Применяется на большинстве стандартных легковых дисков и обеспечивает базовый уровень фиксации шины.
• H2 – двойной. Имеет два симметричных выступа по обе стороны обода. Это наиболее распространенный вариант для современных легковых автомобилей, так как он надежнее удерживает шину при резких маневрах и снижении давления.
• FH (Flat Hump) – плоский. Отличается более сглаженной формой выступа, что облегчает монтаж и демонтаж шины. Используется на некоторых моделях дисков, где важен баланс между удобством установки и надежной фиксацией.
• AH (Asymmetric Hump) – асимметричный. Имеет разную форму выступов с внутренней и внешней стороны обода. Такая конструкция применяется в специфических решениях и рассчитана на определенные типы шин.

Наличие хампов повышает безопасность движения, так как снижает риск разбортировки колеса при резких поворотах, экстренном торможении или наезде на препятствия. При отсутствии или несоответствии типа хампа возрастает вероятность потери давления и ухудшения управляемости автомобиля.

Дополнительные обозначения на дисках

Помимо стандартных параметров в маркировке автомобильных дисков встречаются дополнительные обозначения. Они не являются строго обязательными, и дают информацию о надежности и эксплуатационных возможностях изделий.

Могут встречаться следующие обозначения на дисках автомобиля:

• MAX LOAD – максимальная допустимая нагрузка на диск.
• MAX PSI – максимально допустимое давление.
• FORGED – кованый диск, изготовление методом ковки.
• BEADLOCK SIMULATOR – изделия с симуляцией механизма фиксации.
• FF (Flow Forming) – производство методом Flow Forming, меньше толщина и вес без снижения прочностных характеристик.
• - (X) – указывает на составной или неразборный (цельный) диск. В маркировке дисков неразборного типа между шириной и диаметром используется разделитель X, в разборного типа – разделитель – (дефис).
• Дата производства – неделя и год выпуска.
• ISO/SAE/TUV – международная сертификация качества.
• JWL/VIA – японские стандарты безопасности.
• Made in… – страна производства.

Как измерить параметры диска самостоятельно?

Существует несколько способов точно определить характеристики колесного диска. Они позволяют узнать размеры без поиска маркировки колесных дисков.

• Осмотреть маркировку на диске – иногда достаточно визуального осмотра, но чаще требуется снять колесо с автомобиля.
• Использовать руководство по эксплуатации авто – в нем указаны заводские параметры.
• Онлайн-каталоги и подбор по авто в нашем интернет-магазине позволяют быстро проверить совместимость.
• Самостоятельное измерение: можно измерить линейкой, использовать штангенциркуль, учитывая погрешность измерений.

Таблица размеров дисков для популярных автомобилей

Ниже приведена таблица типоразмеров колесных дисков для популярных в России моделей легковых автомобилей.

Обратите внимание, что это параметры дисков, устанавливаемых на заводе на авто в базовой комплектации. Обычно в более богатых версиях предусмотрены автодиски большего диаметра, ширины под низкопрофильную резину.

Частые ошибки при выборе дисков

Неправильная расшифровка маркировки колесных дисков и установка неподходящих колес – одна из самых распространенных причин проблем с управляемостью и ресурсом автомобиля.

• Неправильный PCD – приводит к перекосу при затяжке, биению руля и разрушению крепежа.
• Несовпадение DIA – вызывает вибрации, неправильную центровку, нагрузку на ступичные подшипники.
• Ошибочный вылет ET – меняет геометрию подвески, ухудшает управляемость и увеличивает износ элементов ходовой.
• Игнорирование нагрузки (MAX LOAD) – приводит к деформации диска и риску его разрушения во время движения.
• Отсутствие центровочных колец – вызывает биение и неравномерный износ шин.

Установка дисков большего диаметра вместе с низкопрофильной резиной не является ошибкой, но приводит к следующему:

• Минусы: увеличивается масса неподрессоренных элементов и нагрузка на подвеску (ускоряется износ деталей), ухудшается комфорт, что будет особенно заметно при езде по дорогам не самого лучшего качества, незначительно повышается расход топлива.
• Плюсы: более точная и быстрая реакция на повороты руля, повышение устойчивости в поворотах и при резких маневрах, улучшение внешнего вида автомобиля.

Устанавливать альтернативные диски взамен штатных (OEM) можно только в соответствии с рекомендациями завода-производителя автомобиля. Все основные параметры (сверловка, вылет, диаметр центрального отверстия) должны совпадать, допускаются лишь другие значения диаметра и ширины.

FAQ: Частые вопросы

Что означают цифры на дисках автомобиля?

Формат 7.5Jx16 H2 5/100 ET45 d54.1 включает ширину, тип закраины, диаметр, хампы, разболтовку, вылет и диаметр центрального отверстия. Это полный технический паспорт диска.

Где находится маркировка на литых дисках?

Обычно на внутренней стороне спиц, между крепежными отверстиями или со стороны привалочной плоскости. Это защищает данные от износа.

Чем отличается маркировка литых и штампованных дисков?

Формат маркировки дисков на стальных и легкосплавных (из алюминиевого сплава) одинаковый, но на литых часто присутствует дополнительное клеймо контроля качества и сертификации.

Что такое PCD и как его измерить?

PCD – диаметр окружности крепежных отверстий. Для четного числа отверстий измеряется напрямую, для нечетного – по формуле. Ошибка даже в 1–2 мм делает установку небезопасной.

Можно ли ставить диски с другим вылетом ET?

Допустимый диапазон ±2–5 мм. Большие отклонения нарушают геометрию подвески, увеличивают нагрузку на подшипники и ухудшают управляемость.

Что означает H2 в маркировке диска?

Это двойной хамп, который надежно фиксирует бескамерную шину и предотвращает ее разбортировку.

Как узнать дату производства диска?

Обычно это 4 цифры в формате ННГГ – неделя и год выпуска. Это позволяет определить возраст изделия.

Заключение

Знание того, что означает маркировка на дисках, позволяет правильно выбрать колеса для безопасной эксплуатации. На нашем сайте вы можете быстро и точно проверить совместимость автодиска с вашим автомобилем, подобрать изделия под конкретную марку, модель и модификацию авто, приобрести подходящие диски по доступным ценам.
